Pohlsches Rad (Resonanz)
Dieses IBE zeigt die Resonanz bei der erzwungenen Schwingung des Drehpendels für zwei Dämpfungen. Hierfür wurde die stationäre Schwingung für die jeweils ausgewählte Erregerfrequenz als langzeitbelichtetes Foto erfasst. Die Serie dieser Fotos zeigt damit die Änderung der Amplitude des Pendels in Abhängigkeit von der Erregerfre-quenz. Zusätzlich lassen sich für die Dämpfung zwei Stromstärken im Elektromagneten einstellen.
wird geladen …
Hinweise und Anregungen
- Bei fest eingestellter Resonanzfrequenz (Motorspannung 8,75 V) lässt sich der Einfluss der Dämpfung auf die maximale Amplitude im Resonanzfall durch Umschalten der Stromstärke am Netzgerät für die Wirbelstrombremse (0,25 und 0,5 A) direkt beobachten. Das wäre im Realexperiment so nicht möglich.
Autor: jki letzte Änderung: 14.03.2025 09:37 | Freie Universität Berlin | AG Didaktik der Physik BY-NC 4.0
→ Ändere die Erregerfrequenz
→ Ändere die Dämpfung
Pohlsches Rad
Netzgerät für Erregermotor
Motorspannung
Stromstärke im Elektromagneten
Erregermotor
Elektromagnet
Netzgerät für Wirbelstrombremse

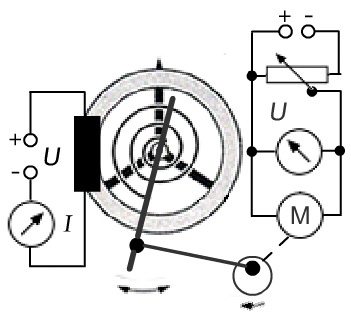

Abb. 1: Prinzipskizze des Aufbaus.

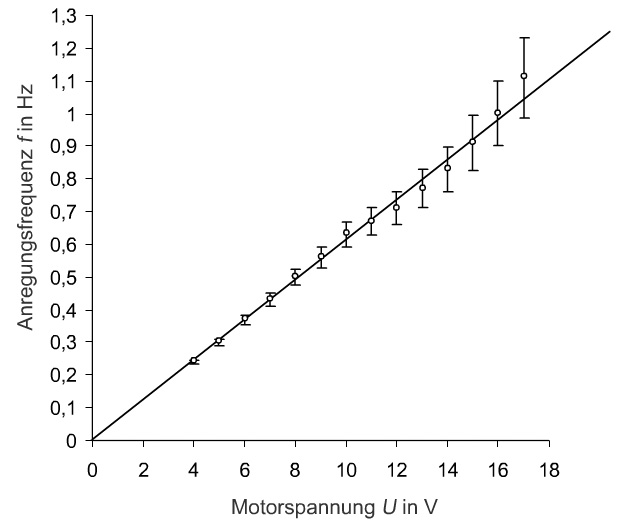

Abb. 2: Anregungsfrequenz in Abhängigkeit von der Motorspannung.

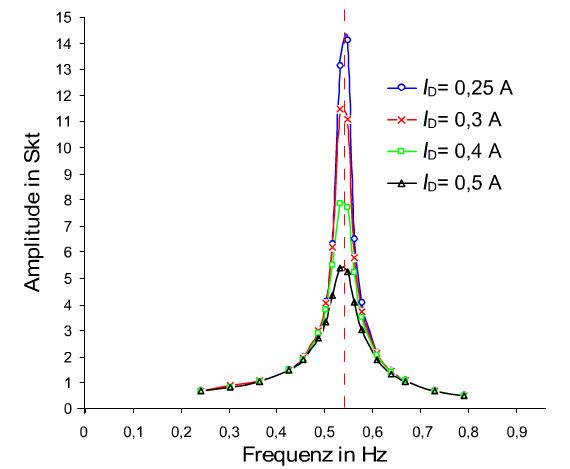

Abb. 3: Amplitudengang für verschiedene Dämpfungen.
