Glühender Draht und magnetische Linsen
Die evakuierte Glasröhre ►1 enthält einen S-förmig gebogenen Draht und eine auf der Innenwand aufgebrachte Elektrode, an der eine Spannung von etwa 1000 V liegt. An der Vorderseite der Röhre ist eine Schicht, die aufleuchtet, wenn sie von Elektronen getroffen wird (Leuchtschirm). Um die Röhre herum ist eine verschiebbare Spule ►2 angeordnet, die einen konstanten Gleichstrom führt.
1 Beschreibe deine Beobach- tung.
2 Erläutere, welche Funktion diese Anordnung haben könnte.
3 Begründe, warum die Spule auch als "magnetische Linse" bezeichnet wird.
4 Vergleiche mit der optischen Abbildung durch eine Sammel-linse.
Verschiebe die Spule und beobachte dabei den Leuchtschirm.
1 Der S-förmig gebogene Draht am hinte- ren Ende der Röhre. Er wird elektrisch zum Glühen gebracht.
IBE 2 Die aus dem Draht durch Glühemission ausgesendeten Elektronen werden durch die anliegende Spannung in Richtung auf den Leuchtschirm beschleunigt.

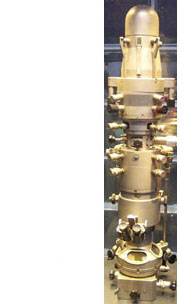

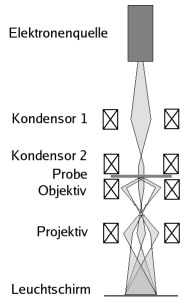

3 Mit mehreren Spulen (hier im Quer-schnitt) lässt sich dieses Gerät bauen. Ein Elektronenmikroskop. Alle Teile befinden sich im Vakuum. Der Leuchtschirm wird durch Fenster beobachtet.
