Röntgenstrahlung

Das Röntgengerät

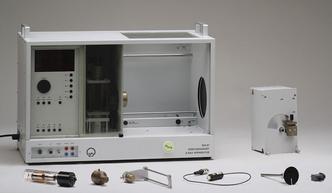

Das IBE stellt die Bestandteile einer Schulröntgeneinrichtung dar. Der Benutzer muss die einzelnen Bestandteile in das anfangs leere Gerät einbauen.

Schattenprojektion beim Röntgengerät

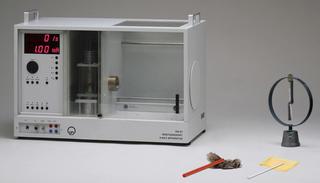

Das IBE verdeutlicht die geradlinige Ausbreitung der Röntgenstrahlung, indem verschiedene Gegenstände in die Schulröntgeneinrichtung hineingebracht und deren Bilder auf einem Projektionsschirm beobachtet werden können.

Modellexperiment Bragg-Reflexion

Ein Wellenwannenexperiment mit Wasser zeigt die Bragg-Reflexion von Wasserwellen an einem Gitterbrett.

Goniometer und Bragg-Bedingung

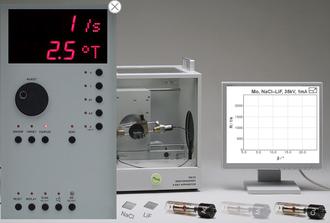

Dieses IBE erlaubt es, die Bedeutung der richtigen Ausrichtung der Positionswinkel von Analysekristall und Detektorzu erproben.

Winkel-Intensitätsdiagramm vs. Wellenlängen-Intensitätsdiagramm

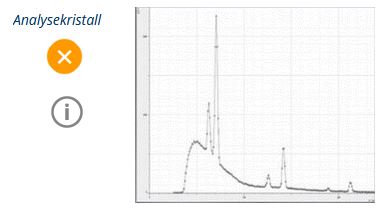

In diesem IBE geht es um den Unterschied zwischen dem im Röntgengerät aufgenommenen Winkel-Intensitätsdiagramms und dem sich daraus zu errechnenden Wellenlängen-Intensitätsdiagramm.

Charakteristische Spektren zu verschiedenen Anodenmaterialien

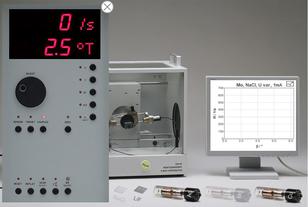

Dies ist das zentrale IBE zur Untersuchung der charakteristischen Linien im Röntgenspektrum für die drei verschiedenen Anodenmaterialien Ag, Mo und Cu.

Bremsspektrum

Dies ist das zentrale IBE zur Untersuchung des Bremsspektrums, wie es sich in Abhängigkeit von der Anodenspannung bei jeder Röntgenröhre ergibt.

Bestimmung der Planck'schen Konstanten h

In diesem zentralen IBE wird anhand der für unterschiedliche Anodenspannungen aufgenommenen Bremsspektren die Bestimmung der Planck'schen Konstanten ermöglicht.

Ionisierende Wirkung von Röntgenstrahlung

Die Entladung eines geladenen Elektroskops durch Röntgenstrahlung zeigt deren ionisierende Wirkung.

Absorption von Röntgenstrahlung

Hier kann experimentell die Absorption kontinuierlicher Röntgenstrahlung am Beispiel des Durchgangs durch Wasser untersucht und im Vergleich zur Gammastrahlung analysiert werden.

Röntgenstrahlen zu Röntgens Lebenszeit

Die Röhren und die Hochspannungserzeugung für die Erzeugung von Röntgenstrahlen zu damaliger Zeit.

Aus dem Röntgenmuseum in Lennep

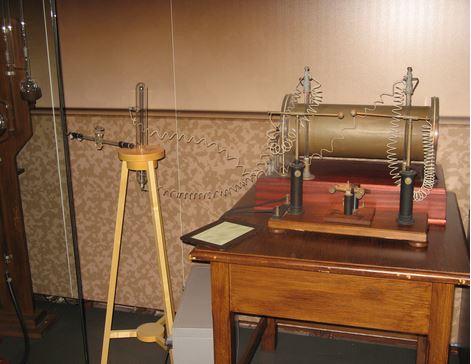

Einige Fotos aus dem Röntgenmuseum in Remscheid-Lennep.

Exkurs: Bremsspektrum und Kramer'sche Regel

An dieser Stelle kann man untersuchen und prüfen, inwieweit der lt. Kramer'sche Regel existierende Zusammenhang zwischen Intensitätsverteilung und Kernladungszahl des Anodenmaterials tatsächlich besteht.

Kleine Übung zur Röntgenstrahlung

Zur Selbstkontrolle können hier Zusammenhänge zwischen Begriffen und typischen Grafiken aus dem Bereich der Röntgenstrahlung überprüft werden.
